Technik-Hintergrund: Belegmelder, Weichendekoder und Herzstück-PolarisierungWer seine Spur-G-Anlage zum Saisonstart um automatisierte Abläufe erweitern möchte, steht häufig vor der Frage, in welcher Reihenfolge die einzelnen Komponenten sinnvoll zusammenwirken. Die folgenden Erläuterungen geben einen praxisnahen Überblick über die Funktionsweise der wichtigsten Bausteine. Wie arbeitet ein Gleis-Belegmelder?

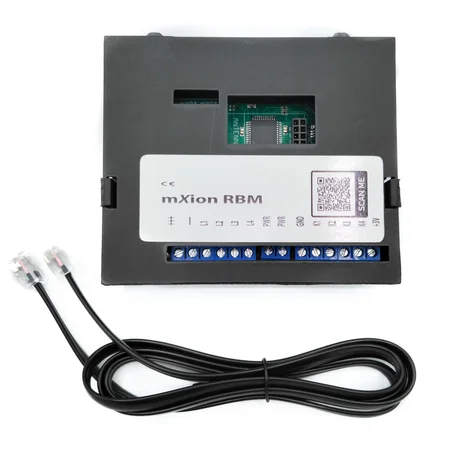

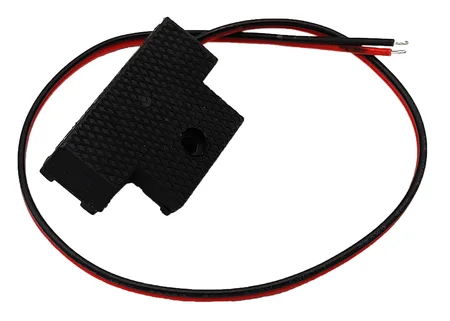

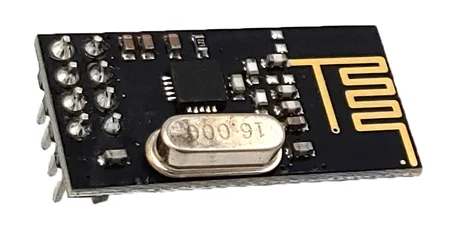

Ein Gleis-Belegmelder überwacht kontinuierlich den Fahrstrom in einem definierten Gleisabschnitt. Sobald eine Lokomotive oder ein Wagen mit stromabnehmenden Radsätzen in diesen Abschnitt einfährt, registriert der Melder den veränderten Stromfluss und gibt ein Rückmeldesignal an die Zentrale oder einen nachgelagerten Decoder weiter. Dieses Signal ist die Grundlage für jede Form der Automatisierung: Erst wenn die Zentrale weiß, wo sich welches Fahrzeug befindet, kann sie eigenständig Weichen schalten, Geschwindigkeiten anpassen oder Halteabschnitte aktivieren. Zusammenspiel von Belegmelder, Weichendekoder und Pendelautomatik

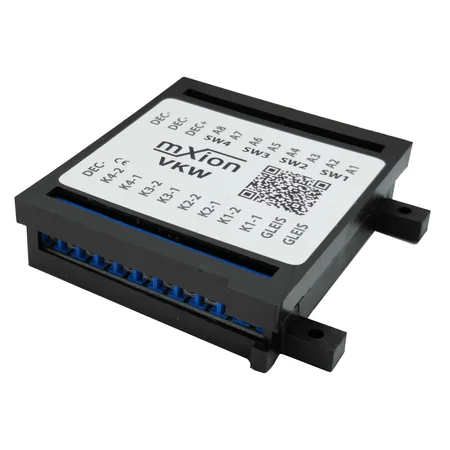

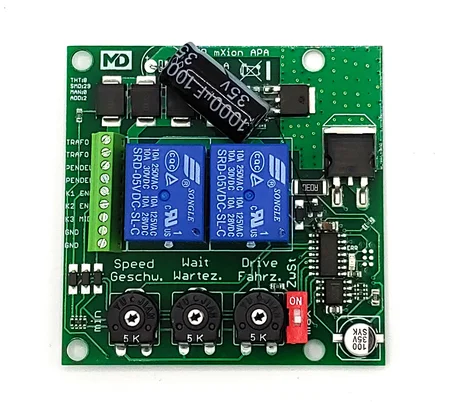

In einem automatisierten Fahrbetrieb arbeiten diese drei Komponenten eng zusammen. Der Belegmelder liefert die Positionsinformation, der Weichendekoder setzt die entsprechenden Stellbefehle um, und die Pendelautomatik sorgt dafür, dass ein Zug an einem Streckenende selbständig anhält, die Fahrtrichtung wechselt und wieder anfährt — ohne manuellen Eingriff. Gerade für Anlagen, die über längere Zeit unbeaufsichtigt betrieben werden sollen, ist diese Kombination eine zuverlässige und überschaubare Lösung. Die Herzstück-Relaisplatine: Warum sie unverzichtbar ist

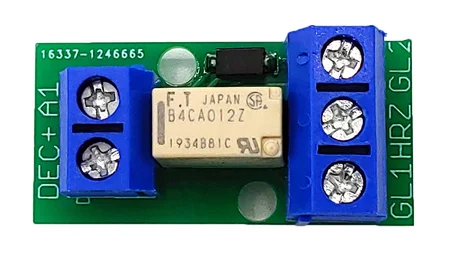

Weichen mit elektrisch isolierten Herzstücken — wie sie bei hochwertigen Gleissystemen für den Außenbetrieb üblich sind — erzeugen ohne zusätzliche Beschaltung ein stromanfreies Herzstück. Fährt ein Fahrzeug langsam oder steht es mit einem Radsatz genau auf diesem Bereich, kommt es zu einem ungewollten Halt oder, je nach Fahrzeugtyp und Verdrahtung, zu einem Kurzschluss. Die Herzstück-Relaisplatine löst dieses Problem, indem sie das Herzstück automatisch auf die zur aktuellen Weichenstellung korrekte Polarität schaltet. Das Relais wird dabei direkt vom Weichenantrieb oder Weichendekoder gesteuert und benötigt keine separate Programmierung. Empfohlene Verdrahtungsreihenfolge beim Saisonstart
Wenn Sie Ihre Anlage nach der Winterpause reaktivieren und gleichzeitig neue Automatisierungskomponenten integrieren möchten, hat sich folgende Reihenfolge bewährt: Beginnen Sie mit der Überprüfung und ggf. Reinigung der Gleisverbindungen, bevor Sie die Stromversorgung aufschalten. Installieren Sie anschließend zunächst die Herzstück-Relaisplatinen an den betreffenden Weichen, da diese passiv arbeiten und keine Konfiguration erfordern. Danach folgen die Weichendekoder, deren Adressen Sie vor der Verdrahtung festlegen sollten. Erst im letzten Schritt werden die Belegmelder und — sofern vorhanden — die Pendelautomatik eingebunden, da diese auf funktionierende Weichenstellungen angewiesen sind. Schritt-für-Schritt-Anleitungen im ML-Train Video-Kanal
Für die konkrete Installation der einzelnen Komponenten stehen auf dem ML-Train YouTube-Kanal ausführliche Video-Tutorials zur Verfügung. Dort werden Verdrahtungsschemata, CV-Programmierung und typische Fehlerquellen anhand realer Aufbauten erläutert — sowohl für Einsteiger als auch für erfahrene Digitalbahner, die ihre Anlage gezielt erweitern möchten. |
