Rangierkupplung/Elektrischer Entkuppler mit Motorsteuerung Spur-G von ML-Train

Beitrag von lgb-fan » 09.03.2022, 10:52

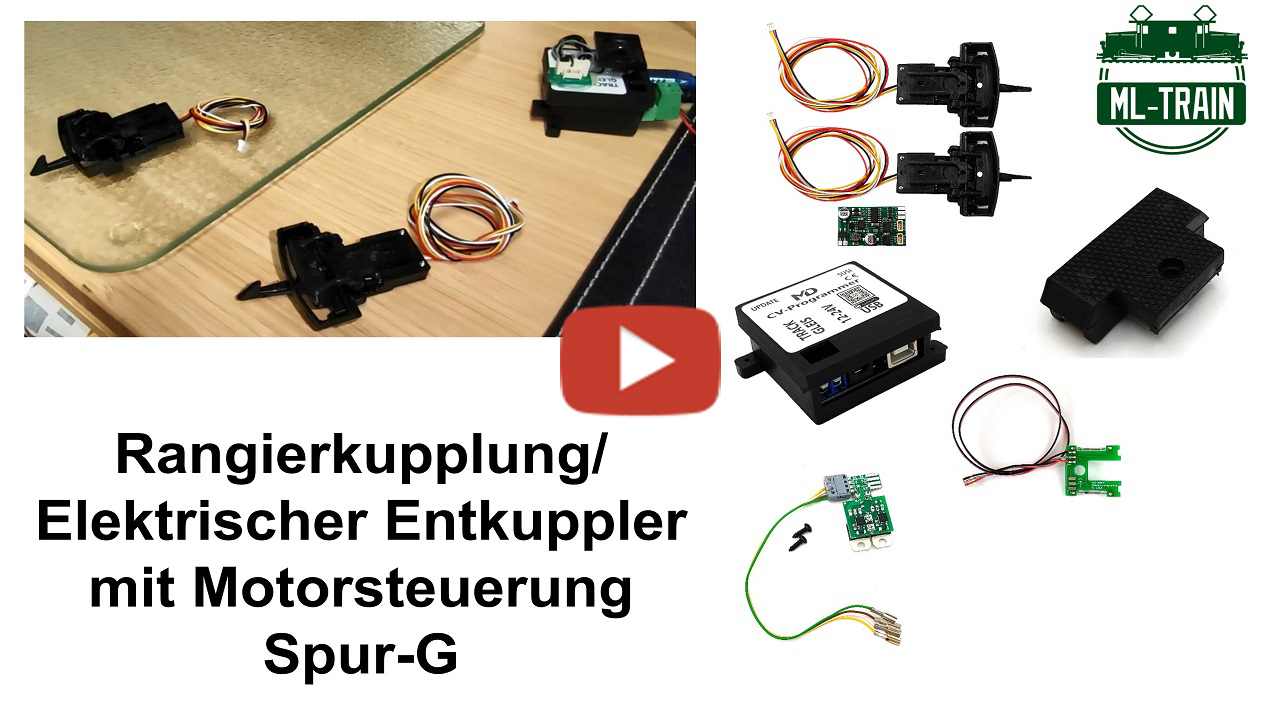

In diesem Video zeigen wir den Anschluss vom elektrischen Entkuppler mit Motorsteuerung von ML-Train 82505000. Es wird die Analog- und Digitalnutzung ausführlich beschrieben.






ML-Train hat einen eigenen YouTube-Kanal für die Spur-G!

In dem Kanal gibt es sehr viele Erklärvideos für die Garteneisenbahn.




Anschluss der Entkuppler an die Motorsteuerung

Das elektronische Rangierkuppler-Set ist für digitale und analoge Spur-G Loks geeignet. Bei digitalen Loks können Sie den Schrittmotordecoder direkt an das Gleis schalten oder über einen bereits eingebauten Decoder.

Ebenso ist es möglich den Entkuppler auch analog zu betreiben. Hierfür werden unsere Gleismagnete und eine Reedplatine in der Lok benötigt (ML-Train 80501014 + 84017050). Zusätzlich sollte in der Lok eine Anfahrverzögerung vorhanden sein (82504010).


Anschluss am Digitalgleis mit Fahrdecoder

Sofern ein Fahrdecoder mit freien Funktionsausgängen vorhanden ist, sollten Sie die Motorsteuerung mit den Entkupplern über diese laufen lassen. Bei Verwendung des Fahrdecoders vereinfacht es die Programmierung.

Mit den ML-Train Fahrdecodern kann man dann auch die Kupplungswalzer nutzen (Rangierwalze). Mit dieser Fahrfunktion fährt der Zug etwas entgegen, entkuppelt und rollt dann ein kleines Stück zurück, damit Lok und Wagen in jedem Fall getrennt voneinander stehen.


Anschluss am Digitalgleis ohne Fahrdecoder

Schließen Sie die Schrittmotorsteuerung direkt an das digitale Gleis an. Die Entkuppler stecken Sie in die Buchsen KUP1 und KUP2. In der Motorsteuerung ist ein digitaler Decoder integriert. Der Decoder steuert dann mit F7 (KUP1) und F8 (KUP2) direkt die Entkuppler.

Der direkte Anschluss ohne Fahrdecoder eignet sich hervorragend, wenn kein Funktionsausgang am Fahrdecoder mehr frei ist oder wenn ein Wagen oder Steuerwagen ausgerüstet werden soll. In diesem Fall können mit den Ausgängen A1 – A3 noch weitere Verbraucher wie Lampen geschaltet werden.


Anschluss für Analogbahnen

Schließen Sie die Schrittmotorsteuerung direkt an das analoge Gleis an sodass dieser mit der Trafospannung versorgt wird. Die Entkuppler stecken Sie in die Buchsen KUP1 und KUP2.

Zum Auslösen der Entkuppler benötigen Sie die ML-Train Reedkontakte (ML-Train 80501014 oder 80501025). Zum Anschluss der Reedkontakte muss das mittlere Kabel an DEC- und die äußeren jeweils an K1 und K2. Der Kontakt K1 schaltet dann den Entkuppler KUP1 und K2 die KUP2.

Mithilfe eines Gleismagneten (ML-Train 84017050) schalten Sie dann die Entkuppler. Die Lok hält auf dem Gleismagnet an und der Entkuppler wird ausgelöst. Nach dem Verlassen des Magneten fährt der Entkuppler wieder zurück in Ihre Ursprungsposition. Durch weitere Gleismagneten kann die Kuppelstrecke verlängert werden, dann muss die Lok nicht ganz punktgenau gestoppt werden.

ACHTUNG! Die Schrittmotorsteuerung benötigt eine Betriebsspannung von ca. 5 – 7 Volt. Im Analogbetrieb benötigt die Lok eine Anfahrverzögerung (ML-Train 82504010).


Die Artikel können Sie im ML-Train und Modell-Land Shop kaufen:
- Rangierkuppler-Set mit 2 Entkuppler und Motorsteuerung Spur G ML-Train 82505000
- Elektrischer Entkuppler für Spur G ML-Train 82505022
- Dekoder-Programmer für Spur-G ML-Train 84000124
- Universal Reedschalter ML-Train 80501014
- Sound-Schaltmagnet Gleisschaltmagnet Spur-G ML-Train 84017050
- Anfahrverzögerungs-Set ML-Train 82504010


Das Produktvideo wurde aufgenommen vom Hersteller der Produkte MD-Electronics, Marius Dege. Danke
