Platinenbelegung LGB Harzlok

[298 326]

Guten Morgen zusammen,


Ich benötige mal euer Schwarmwissen.

Ich bin zu einer LGB Harzlok Art Nr. 26818( die Ölgefeuerte) gekommen, die vom Vorbesitzer umgebaut werden sollte aber nicht weiter verfolgt wurde.
Die ganze Elektrik ist ausgebaut, aber soweit ich sehen konnte komplett.
Ich möchte die Lok gern wieder komplettieren, nur weiß ich nicht, welche Stecker wo auf die Platine angeschlossen werden.
In den Verfügbaren Explosionszeichnungen findet sich leider nicht.
Eine Anfrage bei LGB blieb bisher unbeantwortet.

Kann mir einer von euch da weiter helfen?


Danke und Gruß

Thomas

[MathiasMue_]

Hallo Thomas!

Stell doch bitte mal ein Foto der Platine ein! Theoretisch müssten doch die Ausgänge mit Abkürzungen beschriftet sein?

LG Mathias

[298 326]

Hallo Mathias,


Das ist ja das Problem, die neuen Platinen sind nicht beschriftet.

Thomas

[Prignitzer.]

Warum sollte da auch was beschriftet sein. War von LGB nie geplant, daß dort jemand rumbastelt. Bei Schäden wurden die Loks zum Werk geschickt und die haben es repariert.
Wozu tut man sich das an? Den ganzen alten Mist entsorgen, einen aktuellen Sounddecoder rein und dann ist Ruhe.
Bei mir fliegt die über zwanzig Jahre alte Technik immer raus.

[OWE]

So isses.
Nicht wenige GBer währen ganz froh, wenn sie schon eine bereits "entkernte" Lok auf den Tisch bekämen. Allein schon der völlig unübersichtliche übertriebene Drahtverhau fragt hier unmissverständlich nach Verständnis. Dazu kommt dann noch, seitens MLGB, die ebenso unverständliche Zugeknöpftheit beim Handling des Mfx Decoders.
Und wenn das, was auf dem zwangsgekauften Mfx fürs teure Geld zu hören ist, dann wenigstens auch noch dem entspräche was man vor sich stehen hat, würde ja so mancher über oben Beschriebenes vielleicht noch hinwegsehen können wollen…

[298 326]

Hallo zusammen,


Ich habe mich jetzt mal bei der Belegung durchprobiert, scheint alles zu funktionieren.
Nur der Takt hat Aussetzer wenn der Verdampfer dazu läuft. Warum auch immer.

Ja, über ein vernünftigen Sound habe ich schon nachgedacht. Ich trau mich da aber noch nicht so recht ran.

Sollte doch aber möglich sein, den Mfx gegen ESU oder Zimo auszutauschen, dank der Schnittstelle.


Mfg

Thomas

[Stephan D.]

Hallo Thomas!

.....
Sollte doch aber möglich sein, den Mfx gegen ESU oder Zimo auszutauschen, dank der Schnittstelle.
.....

Könnte man so meinen, leider ist dem nicht so da die Schnittstellen von ESU und Märklin nicht genormt sind und daher eine unterschiedliche Belegung aufweisen (jeweilige Hausnorm). Ich hatte mal das gleiche Problem bei einer LGB V100. Da half dann nur die originale Märklinplatine raus zu werfen und die von ESU einzubauen.

Gruß
Stephan

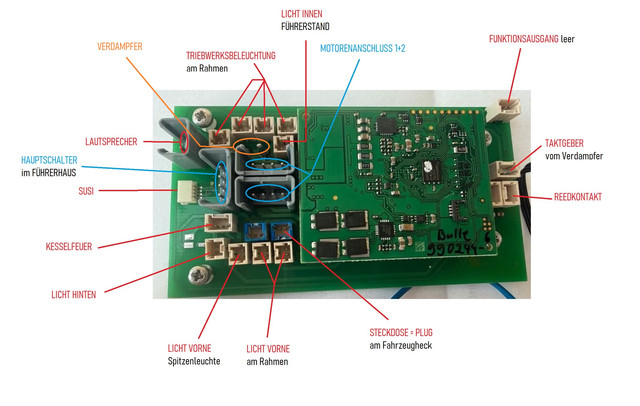

[MathiasMue_]

Ich enthalte mich meiner Meinung dazu, ob ein Austausch sinnvoll ist oder nicht. Letztendlich muss jeder selbst wissen, welche Ansprüche er hat bzw. wie etwas eingesetzt wird!

Zudem kostet ein Kompletttausch ja auch wieder ein paar Euro.

Ich hoffe, ich konnte dir helfen. Wie immer: Angaben ohne Gewähr.

[298 326]

Danke Mathias,


Dann war meine puzzelei doch nicht ganz verkehrt
Licht und so geht wieder. Nur hat sie Taktaussetzter wenn Dampf und Sound zusammen läuft. Hammmm....



Thomas

[MathiasMue_]

Der Taktgeber vom Getriebe wird am Verdampfer angeschlossen und die Leitung vom Verdampfer auf der Hauptplatine.

Hast du das so gemacht?

[298 326]

Ja,habe ich so angeschlossen.
Nur bei höheren Geschwindigkeiten setzt der Sound stellenweise aus.


Thomas '

[OWE]

Wie sagte schon weiter oben ein anderer User.

"Wozu tut man sich das an?
Den ganzen alten Mist entsorgen, einen aktuellen Sounddecoder rein und dann ist Ruhe."

Es bringt außerhalb des MLGB-Kosmos mitunter außer Frust u. Ärger tatsächlich nix, sich unnötig länger damit zu beschäftigen, wenn man auch nur ansatzweise ein bisschen was von dem aus seiner GB Lok machen möchte, was eigentlich möglich ist.

[298 326]

Danke für euer Feedback,

Ich denke mittlerweile über eine Umrüstung nach. Ich muss mal gucken was da für mich in Frage kommt. Ich tendiere richtung Zimo.



Thomas

[Prignitzer.]

Wenn Du Zimo in Erwägung ziehst, empfehle ich Dir den MS990. Dort hast Du in der neuesten Software-Version, die Möglichkeit zwei Lausprecher anzuschließen die jeweils von einer eigenen Endstufe gespeist werden. Also z.B. ein Lausprecher vorn für alle Maschinengeräusche wie Dampftakt und alles was vorne Sound macht. Hinten den zweiten Lausprecher, evtl. im Führerhaus für Ansagen oder ähnliches. Läßt sich frei zuordnen.

[298 326]

Das klingt ja nicht schlecht, mit dem MS990.

Ich werd mich mal belesen, und mal gucken wo ich so einen Decoder kriege. Mein Händler vor Ort bietet kein Zimo an.



Thomas
