Modulbau

[sberndschemir]

Hilfe, ein Fehler!

Oh weh,oh weh . So schnell passierts

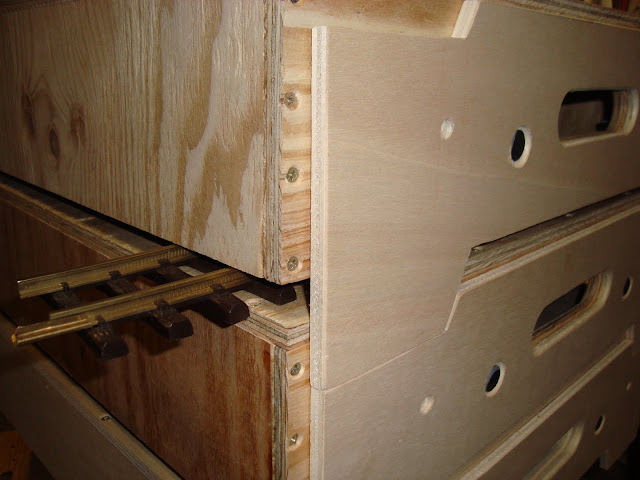

Schön sieht es ja aus , allein die Höhe ist zu niedrig. Da habe ich doch glatt vergessen die 12 mmPlattenstärke mit einzubeziehen.


Das Gleis passt gerade so unter das nächste Modul. Da aber der "Beintisch" unten bündig abschließt , ebenso die Modulköpfe und ausserdem noch 5mm Geräuschdämmung kommen ist der Transportrahmen zu niedrig.
Entweder neu und höher, oder eine Erhöhung aufsetzen.
Naja, demnächst mehr .
LG,Bernd

[sberndschemir]

Hi,
der Versuch des Anflickens sieht einfach nur unschön aus, also demnächst gibt es 2 neue Platten Seekiefer und damit höhere Transportrahmen.
LG,Bernd

[sberndschemir]

Hi,
schon wieder sind 12 Tage vergangen. Da heute grosse Schnee-Paranoia im Lande angesagt war zog ich mich mal in die auf lauschige 11° C erwärmte Werkstatt zurück. Reale Schneehöhe momentan, immerhin 2cm.
Heute habe ich 2 Modulkästen für je 2x R3 gebaut und diese mitsamt dem 120ger schon mal geschwärzt. Die Oberfläche wird nur mit Tiefengrund versiegelt, da ja eh ne gestalterische Behandlung erfolgt.

Die Stirnseiten

Morgen dann das Einsetzen der Mutternbolzen und beim Geraden noch die Beine.
LG,Bernd

[sberndschemir]

Hi,
eins der Löcher ist im Durchmesser grösser. 4 Löcher, 2 für die Verbindung der Module, 2 zum Anbringen der Transportsicherung.
In eine der "Verbindungsöffnungen" kommt ein Einschraubgewinde.

Da dies länger ist als das 12mm Seekiefer-Brett leimen wir hinten noch ein kleines Holzbrettchen an.

[sberndschemir]

Das ist dann das Modul "Kopfüber" .

Und en Detail das Einschraubgewinde von aussen zu sehen.

LG,Bernd

[sberndschemir]

Hi im neuen Jahr.
Nachdem jetzt alles gestrichen ist, soll die Gleisverlegung erfolgen. Zu diesem Zweck hatte der Stillerdon einige Rollen Schallschutzmaterial besorgt. Größe: 120 x 5 x 10000mm.
Da ich ja von Hause aus sparsam bin und so´n LGB Gleis nur etwas breiter als 80mm ist, machte ich erstmal ne Teilung 2/3 zu 1/3.
Ergebnis:

Von links nach rechts, ein Drittel/ zwei Drittel/ komplette Breite. So erhalte ich dann statt 8 12 Unterbauten. Hier ist dann wirklich mal Geiz geil, da keine unnötige Verschwendung verursacht wird. Ich bin schon auf´s Schottern gepannt, denke aber nicht das die 2 mm Überhang des Schwellenkörpers pro Seite Probleme aufwerfen werden.
UUP´s die beiden anderen Photos folgen sogleich.

[sberndschemir]

Ich habe dann mal die ersten Auslegeversuche bei einem dreigleisigen Bahnhofsmodul unternommen. die linke Unterlage ist schon verleimt, das "geteilte" mittlere und das rechte Stück warten noch auf die feste Verbindung.


Natürlich habe ich zum Unterbauen meiner Behauptung , dass die drei mm Überhang pro Seite keine Verschlechterung darstellen ein Bild geschossen und möchte meine These zur Diskussion frei stellen.




LG,Bernd

[allu]

Hallole

Na dann fang ich mal die Diskusion an wegen denn 3mm ach ne hab kein Lust wirst dir schon was bei gedacht haben aber es schaut gut aus ich komme gerade an Meiner Br auch nicht richtig weiter

grüße Marc

[sberndschemir]

Hallo,
nachdem heute ein tolles Wetter für die Famillie war, hatte ich jetzt noch anderthalb Werkstattstunden. Da ja jetzt Stromanschluß (2,5mm²) und Gleisverlegung anstehen, habe ich mir zur Festlegung der Gleisübergaben erstmal eine Schablone gebaut.



Ebenso habe ich schon mal zum Einschottern in einem Spezial-Geschäft alles besorgt. Das ist ein kleiner "Krauter" in Grünstadt, beide weit über 65 Jahre alt, supernett und beraten in wirklich allen Renovierungs-und Arbeitsfragen rund um Farben &Co.. Neben Schlemmkreide aus Rügen ,Farbpigmenten in kolossaler Auswahl hat es auch Latex und Ponal in 5ltr Gebinden. Ein individuelles Beratungsgespräch zu Mischverhältnissen und Materialspezifischen Eigenheiten ist immer inklusive.
LG,Bernd

[allu]

Hallole

die Idee mit dem Brett ist genial

[allu]

sorry bei mir stand gerade was von Fehler aber es wurde trotzdem weggschickt

[lokführer anton]

Und vergess den spritzer "Spüli" nicht beim einlaufenlassen der Ponalmilch.

Dann mußt bevor du die Kabel anlötest vorher die Lötstelle "blank" machen Ich habe mit einem Schraubendreher über die Stelle gekratzt wo ich anlöten wollte.

Die Weichenantriebe habe ich Unterflur gesetzt. funkioniert sehr gut.

Bin mal gespannt wo ich deine Module in Natura sehen werde

Grüße

[sberndschemir]

Hallo,
@Friedhelm: Spüli,warum und wie

Das mit den Modulen sehen ist schon möglich, doch wahrscheinlicher ist, dass ich nach dem Erwerb eines Wohnmobs (Hoffentlich dieses Frühjahr ) einen Besuch auf euren Wuppertaler Fahrtagen abstatte.
Wobei zu den Modulen noch anzumerken bleibt das wir momentan zu zweit sind und der "stillerdon" (Zusammen mit dem mächtigen Spass an der Sache) die treibende Kraft.
LG,Bernd

[lokführer anton]

Geht um die Fließfähigkeit reicht ein Spritzer. Ich denke mal es hängt damit zusammen das es dann besser aus der Flasche läuft. Muß ich nochmal im Club nachfragen.

[sberndschemir]

Servus,
bei uns war gestern grosser Hexenumzug. Zu diesem Zweck erst mal4 Module Zweckentfremdet.
Welcher ist mein Mitbauer

Das überm Feuer gibt lecker Punsch, aber schöner war die kleine Bahn für die Besucher.


LG,Bernd
